Zawory kriogeniczne i komponenty armatury do magazynowania gazów w stanie skroplonym w niskich temperaturach

Dzięki dedykowanym pakietom kriogenicznym, wspieramy projektowanie i eksploatację instalacji niskotemperaturowych oraz zbiorników magazynowych dla skroplonych gazów technicznych.

Innowacyjne zawory kriogeniczne – sprawdzone w wielu branżach
Armatura kriogeniczna GOETZE wyróżnia się zaawansowaną konstrukcją techniczną i jest przystosowana do pracy z mediami w stanie ciekłym, gazowym i parowym. Doskonale sprawdza się w różnych sektorach, m.in.:

• w technologii medycznej, gdzie skroplone gazy są wykorzystywane do przechowywania i transportu tlenu,
• w przemyśle spożywczym, np. przy głębokim mrożeniu żywności,
• w energetyce – w układach LNG i instalacjach chłodzenia turbin.

Nasze zawory kriogeniczne posiadają międzynarodowe dopuszczenia i certyfikaty, potwierdzające ich zastosowanie do pracy z gazami technicznymi, parą oraz cieczami. Są one synonimem trwałości, szczelności i odporności na ekstremalne warunki eksploatacyjne. Całość zaworów bezpieczeństwa dostępna jest na https://www.pneumat.com.pl/zawory_bezpieczenstwa

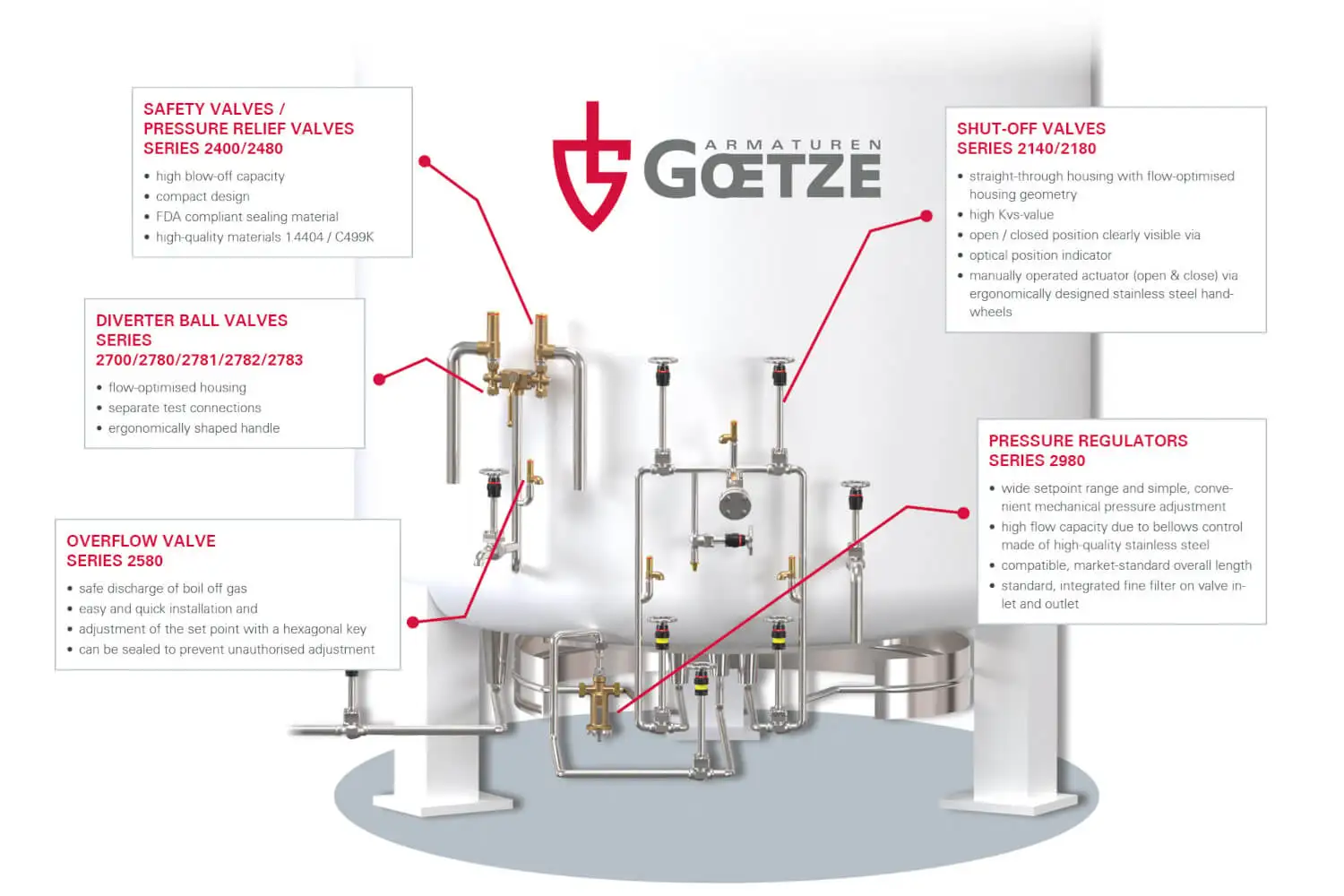

Kompletna armatura kriogeniczna z jednego źródła – kompleksowe wyposażenie zbiorników

Dzięki naszej szerokiej ofercie elementów zaworowych do zastosowań w niskich temperaturach, jesteśmy w stanie zapewnić kompleksowe rozwiązanie do kriogenicznych układów magazynowania. W skład pełnego zestawu wchodzą:

• zawory bezpieczeństwa do pracy z ciekłymi gazami kriogenicznymi, znajdziesz je tutaj https://www.pneumat.com.pl/zawory-bezpieczenstwa-kriogeniczne

• zawory odcinające do skutecznej izolacji medium,

• regulator kombinowany do precyzyjnej kontroli wzrostu lub redukcji ciśnienia,

• oraz kompaktowe zawory przelewowe, wspomagające stabilność systemu.

Całość tworzy kompletny pakiet zaworowy dla zbiorników kriogenicznych, pozwalający na bezpieczne i efektywne zarządzanie gazami w stanie skroplonym.

Zawory Goetze do kriogenicznych gazów skroplonych – bezpieczeństwo i kontrola w ekstremalnych warunkach

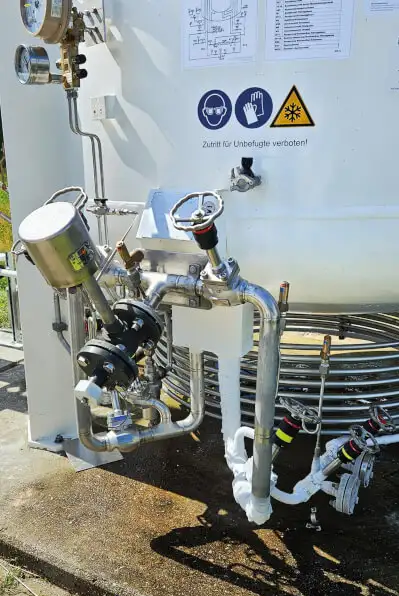

W zależności od aplikacji, gazy kriogeniczne w stanie ciekłym są przechowywane w specjalistycznych zbiornikach o pojemnościach od 1000 litrów do nawet 100 m³, przy ciśnieniu roboczym dochodzącym do 70 barów. Tego typu systemy znajdują zastosowanie m.in. w:

• instalacjach do podawania tlenu w placówkach medycznych,

• oraz w magazynowaniu argonu dla celów spawalniczych w przemyśle maszynowym i instalacyjnym.

Dla zapewnienia pełnej funkcjonalności i bezpieczeństwa, w zbiornikach tego typu stosuje się dedykowaną armaturę kriogeniczną marki Goetze.

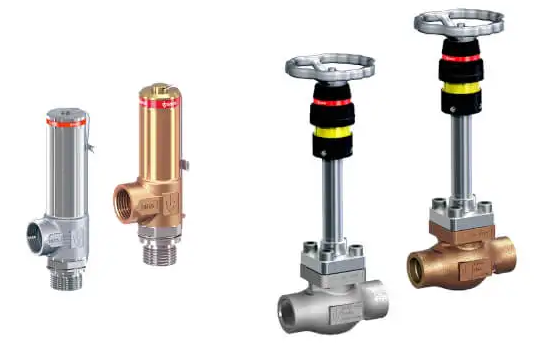

1. Zawory bezpieczeństwa – seria 2400 i 2480

Wysokowydajne zawory bezpieczeństwa z pełnym podnoszeniem charakteryzują się kompaktową budową oraz dużą efektywnością upustu. Wyposażone są w uszczelnienia zgodne z normami FDA, dzięki czemu nadają się także do zastosowań w przemyśle spożywczym i farmaceutycznym. Zakres ciśnień obsługiwany przez zawory obejmuje wartości od 0,2 do 70 bar, gwarantując niezawodne odprowadzanie nadciśnienia w całym zakresie eksploatacyjnym.

2. Zawory odcinające – seria 2140 i 2180

Te przelotowe zawory odcinające, wyposażone w zoptymalizowaną geometrię korpusu, zapewniają wysoki współczynnik przepływu (Kvs) oraz minimalne opory hydrauliczne. Dzięki ergonomicznie zaprojektowanym ręcznym pokrętłom ze stali nierdzewnej, operator może z łatwością kontrolować stan zaworu, który dodatkowo jest oznaczony czytelnym wskaźnikiem położenia – „otwarty” lub „zamknięty”.

Obie linie produktowe oferowane są w wariantach wykonanych z wysokogatunkowej stali nierdzewnej typu 1.4409, jak również z niskoołowiowego stopu brązu CC499K, znanego jako stal armatnia.

Sterowanie i kontrola przepływu – zawory kriogeniczne Goetze do zbiorników z gazami skroplonymi

Firma Goetze Armaturen dostarcza kompletną gamę komponentów do zarządzania przepływem i regulacją ciśnienia w instalacjach kriogenicznych i zbiornikach przeznaczonych do magazynowania ciekłych gazów technicznych.

Poza niezawodnymi zaworami bezpieczeństwa oraz zaworami odcinającymi wykonanymi z odpornej stali nierdzewnej lub niskoołowiowego brązu przemysłowego, oferta obejmuje również:

• precyzyjne zawory kulowe do rozdziału medium,

• oraz regulatory ciśnienia dedykowane do kriogenicznych warunków pracy.

Rozwiązania te zapewniają nieprzerwaną kontrolę parametrów roboczych, umożliwiając bezpieczne i efektywne użytkowanie zbiorników ze skroplonymi gazami w wymagających środowiskach – od energetyki po przemysł spożywczy i medyczny. Oferta regulatorów ciśnienia dostępna jest na https://www.pneumat.com.pl/reduktory_cisnienia

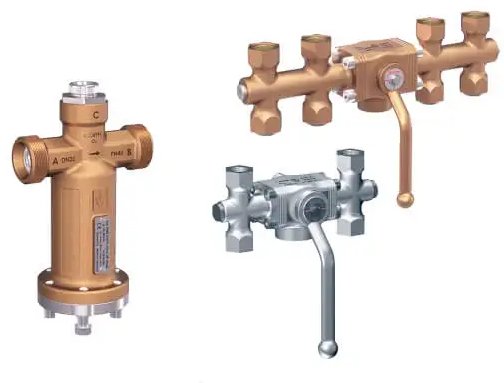

Utrzymanie ciśnienia roboczego za pomocą regulatora wzrostu ciśnienia

Regulator ciśnienia z serii 2980 to niezawodne rozwiązanie do zapewnienia stabilnych warunków roboczych w zbiornikach kriogenicznych i instalacjach do przechowywania skroplonych gazów. Wymagane ciśnienie w układzie można łatwo ustawić za pomocą śruby regulacyjnej, a zastosowane zespoły sprężyn umożliwiają regulację ciśnienia w zakresie od 2 do 38 barów.

W trakcie poboru medium, podstawową funkcją regulatora jest podniesienie ciśnienia do zadanego poziomu. Poprzez kontrolowane otwarcie zaworu stożkowego, system automatycznie utrzymuje wymagane ciśnienie w zbiorniku.

Przełączanie przepływu – zawory kulowe Goetze serii 2700+

Za sterowanie przepływem odpowiadają zawory kulowe z możliwością chowania z serii: 2700, 2780, 2781, 2782 oraz 2783. Ich zoptymalizowana konstrukcja kanałów przepływowych zapewnia:

• wysoką przepustowość,

• minimalne opory przepływu,

• oraz stabilne zasilanie zaworów bezpieczeństwa, co przekłada się na niezawodność całego układu kriogenicznego.

Dodatkowo, dzięki bogatej gamie dostępnych przyłączy, zawory kulowe rozdzielające mogą być z łatwością dostosowane do różnych konfiguracji zabezpieczeń zbiorników. Umożliwia to np. równoległy montaż płytek bezpieczeństwa, co zwiększa elastyczność systemu i poziom ochrony instalacji.
